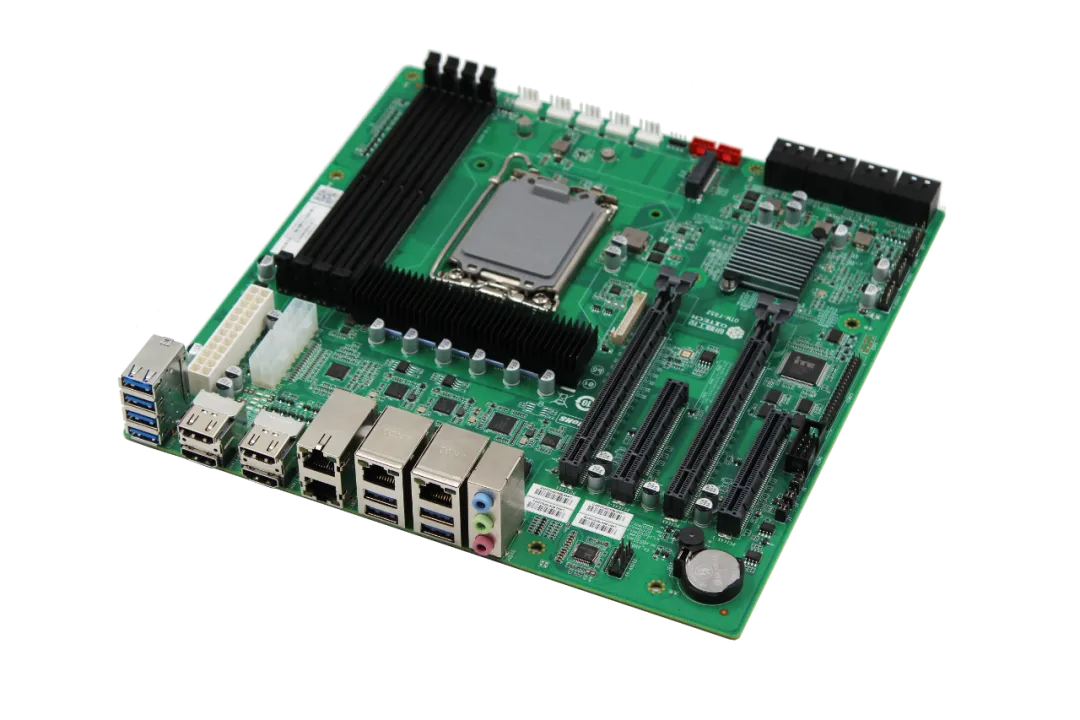

研勤工控推出的OTM-F852工业主板，基于Intel® Z690/Q670芯片组设计，支持英特尔第12/13代Alder Lake/Raptor Lake处理器（LGA1700插槽），为用户提供强大计算性能的同时采用更合理的PCB布局设计，为整机搭建提供良好的散热条件。主板孔位尺寸按照Micro-ATX规范设计，提供4个PCIe扩展，适配市面上所有标准4U机箱与壁挂式机箱，非常适用于安防监控、数字标牌、机器视觉、数控机械和数字医疗等场景。
核心亮点
高性能计算能力
1）支持Intel® Alder Lake/Raptor Lake 性能核+能效核混合架构处理器，兼顾高性能与高能效，配合Z690芯片组，释放高性能计算潜力，满足工业自动化、边缘计算等高负载多线程需求。
2）支持128GB DDR5内存（4400MT/s），4x UDIMM插槽，多任务处理更流畅。
多显示与EDID锁定设计

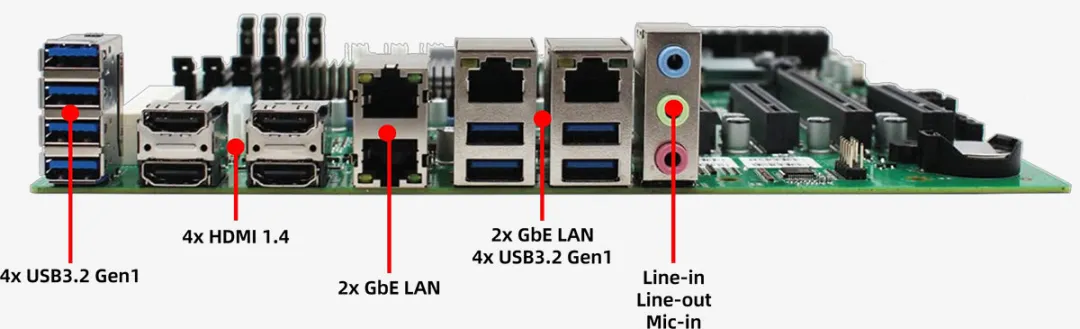

1）集成4×HDMI1.4，支持多屏协同。
2）4个HDMI接口均支持EDID配置锁定功能，有效解决因显示器故障导致的信号中断问题，确保视频墙稳定运行，大幅降低系统维护成本，提升可靠性。
合理PCB布局，方便整机高效散热

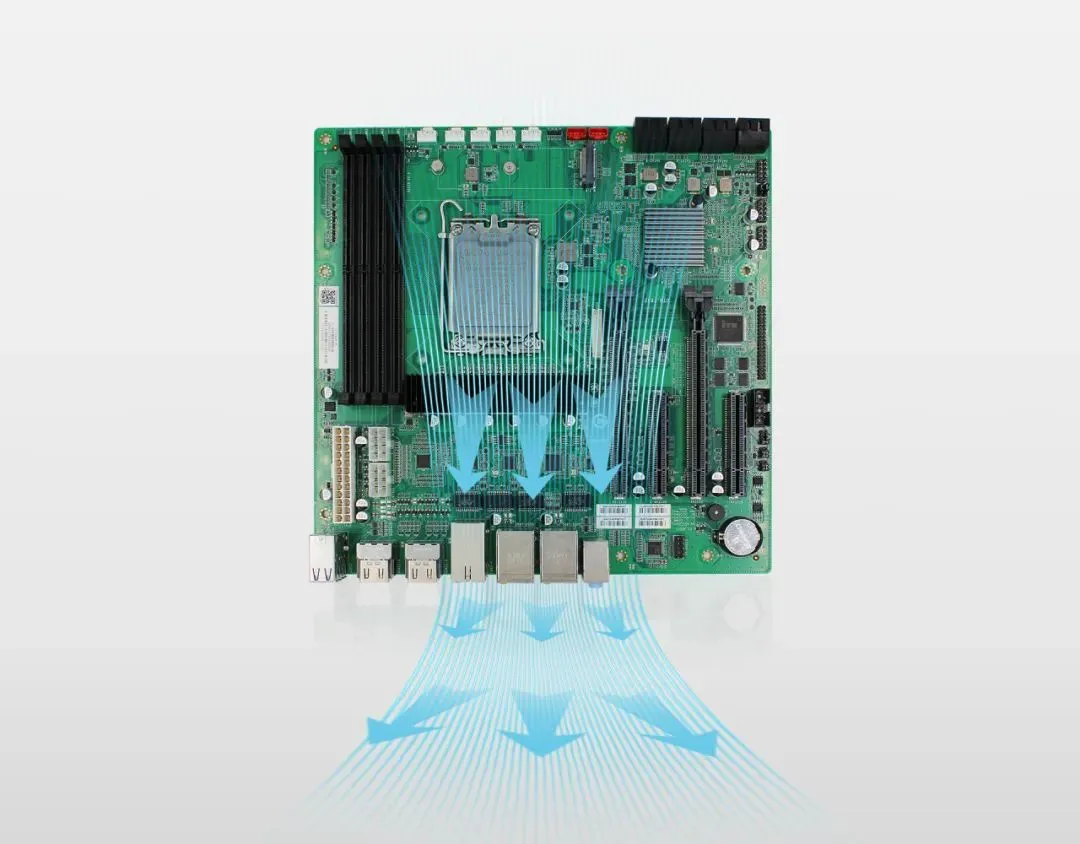

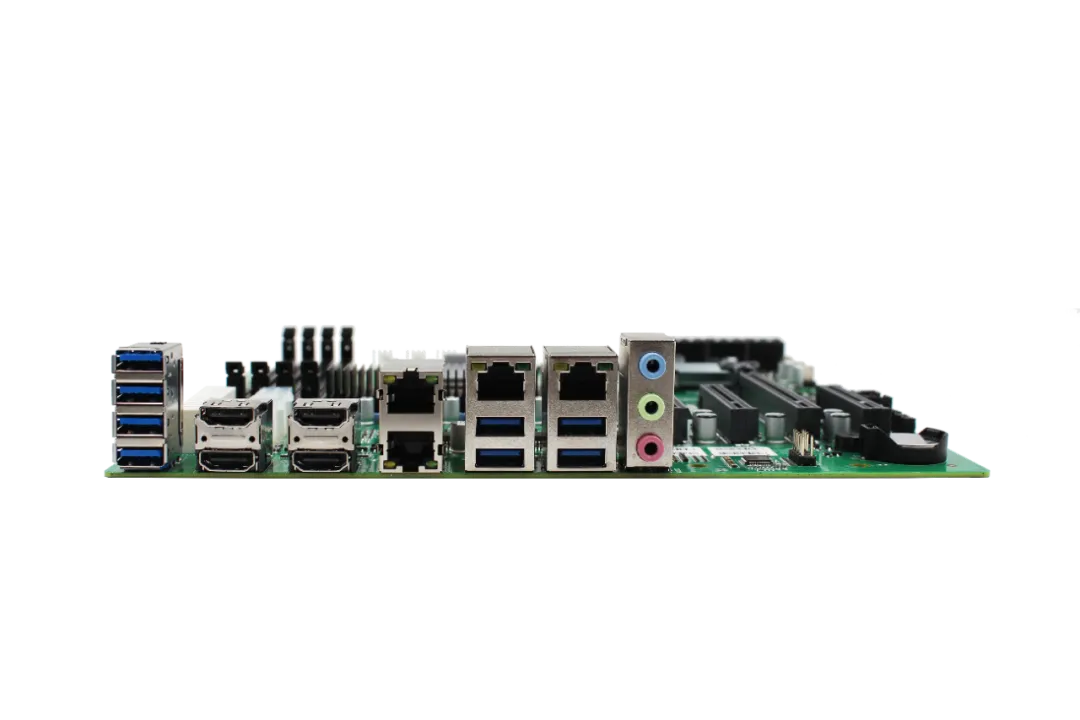

1）主板CPU、内存槽与海岸线I/O接口成90°摆放设计，方便整机采用直通型高效率风冷散热设计，显著提升散热效率，尤其适合长时间高负载运行的工业场景。
2）1个CPU风扇接口 + 4个系统风扇接口，采用高电流设计，可驱动大功率风扇，满足高效散热需求，还支持智能风扇控制功能，根据温度动态调节风扇转速，既保证散热性能，又能降低噪音。
支持8+1存储
1）OTM-F852提供了8个SATA3.0接口，支持RAID 0/1/5/10模式，非常适合搭建小型NAS服务器。
2）此外，还配备1个M.2 NVMe插槽（PCIe4.0 X4），可进一步提升存储性能，满足高速数据读写的需求。
高带宽PCIe扩展
提供1x PCIe X16或2x PCIe X8（PCIe 4.0），2x PCIe X4（PCIe 4.0）扩展插槽，兼容多种工业采集卡/GPU算力卡。
工业场景专属设计
1）宽温运行（-20℃~60℃），存储温度范围-40℃~80℃，适应工厂、户外等极端环境；
2）可选TPM2.0安全模块，支持Windows/Linux系统，适用于IoT、智能制造、交通控制等领域;
3）支持硬件上电自启、看门狗功能，确保系统长期稳定运行。

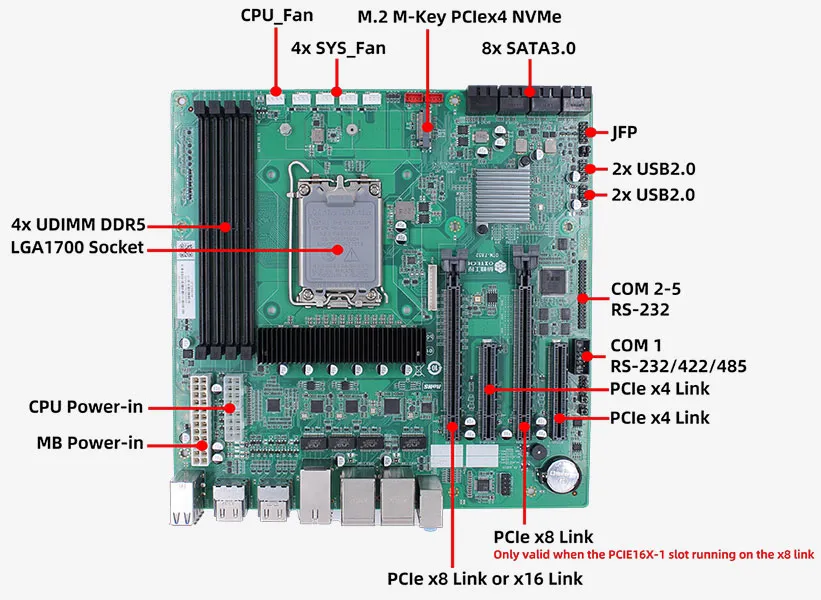

产品规格
• 英特尔 ® Z690 芯片组，支持英特尔第12/13代Alder Lake/Raptor Lake处理器（LGA1700插槽）
• 4 个 UDIMM DDR5 插槽，最大支持 128GB
• 4 个 HDMI 接口
• 1 个英特尔 i219 网卡 + 3 个英特尔 i210 网卡
• 1 个用于 NVMe SSD 的 M.2 接口，8 个 SATA 接口
• 2 个 PCIe 8X 插槽（或 1 个 PCIe 16X+2 个 PCIe 4X）
• 电源输入：ATX_24Pin + 2 个 8Pin 接口
典型应用领域
应用场景
安防监控
机器视觉
数控机械
智慧医疗
智能制造
集散控制系统DCS
在数字化浪潮席卷全球的今天，选择一款可靠、高效的核心硬件，就是为您的项目装上强劲的"工业心脏"。研勤OTM-F852主板凭借其多屏输出、高效散热、大容量存储和工业级可靠性，成为安防监控、工业控制及小型服务器的理想选择。无论是视频墙、NAS还是高负载计算场景，它都能轻松应对。
